首頁>產品中心

M00新型電裝傳動裝置

M00 new electric worm-gear device

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

主要件明細表

技術參數

型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	可選速比 Optional ratio		可選速比 Optional ratio		可選速比 Optional ratio
型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm
M36S-Z15	8000	232:1	150	110	F16、F25	150	150:1	225	304:1	110
M50S-Z20	16000	277:1	240	110	F25、F30	200	178:1	370	363:1	285
M60S-Z30	24000	325:1	300	160	F30、F35	300	210:1	470	427:1	230
M65S-Z30	35000	399:1	360	160	F30、F35	300	257:1	560	523:1	270
M70S-Z60	50000	338:1	620	160	F30、F35、F40	600	209:1	1000	261:1	800	506:1	420
M75S-Z60	70000	389:1	750	180	F35、F40	600	241:1	1250	301:1	970	583:1	500
M80S-Z90	100000	389:1	1070	185	F35、F40、F48	900	237:1	1760	291:1	1430	558:1	750
M90S-Z120	160000	399:1	1650	240	F48、F60	1200	243:1	2740	298:1	2240	572:1	1150

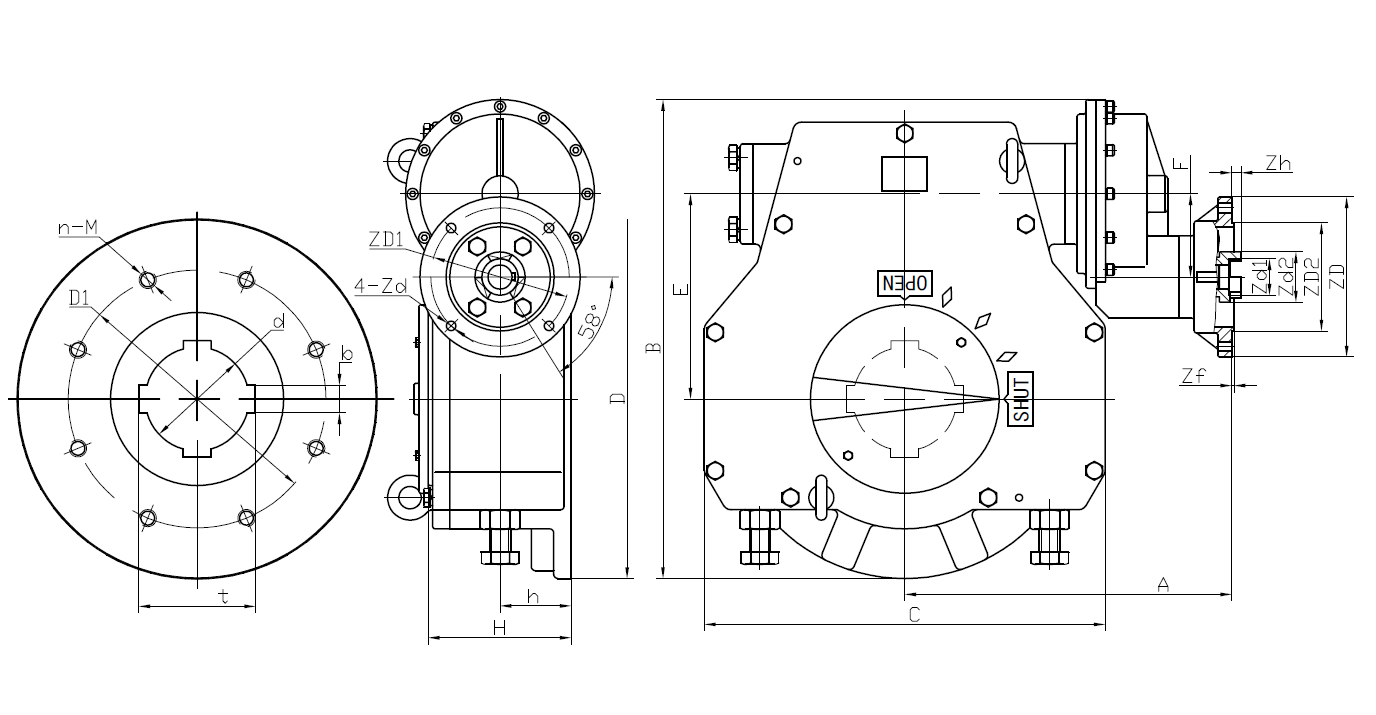

外形尺寸表

型號Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h	ZD	ZD1	ZD2	Zf	Zh	Zd1	Zd2	4-Zd
M36S-Z15	65	16	73.6	254	8-M16	306	411	286	310	138	96	130	73	145	120	90	3	9	30	45	4-φ11
M50S-Z20	85	22	95.8	254	8-M16	345	468	355	355	181	96	160	80	185	160	125	3	11	42	58	4-φ13
M60S-Z30	120	32	134.8	298	8-M20	378	554	463	415	237	96	165	82	185	160	125	3	11	42	58	4-φ13
M65S-Z30	120	32	134.8	356	8-M30	410	599	558	415	282	96	172	84	185	160	125	3	11	42	58	4-φ13
M70S-Z60	120	32	134.8	356	8-M30	518	725	610	475	309	158	225	107	225	195	150	3	13	50	72	4-φ18
M75S-Z60	150	36	166.8	406	8-M36	538	765	692	475	349	158	231	110	225	195	150	3	13	50	72	4-φ18
M80S-Z90	150	36	166.8	406	8-M36	627	958	760	560	391	215	270	130	275	235	180	3	15	50	82	4-φ22
M90S-Z120	180	45	200.8	483	12-M36	692	1073	968	686	491	215	300	138	275	235	180	3	15	50	82	4-φ22

連接尺寸表

1

首頁>產品中心

M00新型電裝傳動裝置

M00 new electric worm-gear device

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

主要件明細表

技術參數

型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	可選速比 Optional ratio		可選速比 Optional ratio		可選速比 Optional ratio
型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm
M36S-Z15	8000	232:1	150	110	F16、F25	150	150:1	225	304:1	110
M50S-Z20	16000	277:1	240	110	F25、F30	200	178:1	370	363:1	285
M60S-Z30	24000	325:1	300	160	F30、F35	300	210:1	470	427:1	230
M65S-Z30	35000	399:1	360	160	F30、F35	300	257:1	560	523:1	270
M70S-Z60	50000	338:1	620	160	F30、F35、F40	600	209:1	1000	261:1	800	506:1	420
M75S-Z60	70000	389:1	750	180	F35、F40	600	241:1	1250	301:1	970	583:1	500
M80S-Z90	100000	389:1	1070	185	F35、F40、F48	900	237:1	1760	291:1	1430	558:1	750
M90S-Z120	160000	399:1	1650	240	F48、F60	1200	243:1	2740	298:1	2240	572:1	1150

外形尺寸表

型號Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h	ZD	ZD1	ZD2	Zf	Zh	Zd1	Zd2	4-Zd
M36S-Z15	65	16	73.6	254	8-M16	306	411	286	310	138	96	130	73	145	120	90	3	9	30	45	4-φ11
M50S-Z20	85	22	95.8	254	8-M16	345	468	355	355	181	96	160	80	185	160	125	3	11	42	58	4-φ13
M60S-Z30	120	32	134.8	298	8-M20	378	554	463	415	237	96	165	82	185	160	125	3	11	42	58	4-φ13
M65S-Z30	120	32	134.8	356	8-M30	410	599	558	415	282	96	172	84	185	160	125	3	11	42	58	4-φ13
M70S-Z60	120	32	134.8	356	8-M30	518	725	610	475	309	158	225	107	225	195	150	3	13	50	72	4-φ18
M75S-Z60	150	36	166.8	406	8-M36	538	765	692	475	349	158	231	110	225	195	150	3	13	50	72	4-φ18
M80S-Z90	150	36	166.8	406	8-M36	627	958	760	560	391	215	270	130	275	235	180	3	15	50	82	4-φ22
M90S-Z120	180	45	200.8	483	12-M36	692	1073	968	686	491	215	300	138	275	235	180	3	15	50	82	4-φ22

連接尺寸表

1

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

主要件明細表

技術參數

型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	可選速比 Optional ratio		可選速比 Optional ratio		可選速比 Optional ratio
型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input Torque Nm	最大內孔Hole max	允許法蘭 Moting Flange	建議電裝扭矩 Electical device Torque Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm	速比Ratio	輸入扭矩 Input Nm
M36S-Z15	8000	232:1	150	110	F16、F25	150	150:1	225	304:1	110
M50S-Z20	16000	277:1	240	110	F25、F30	200	178:1	370	363:1	285
M60S-Z30	24000	325:1	300	160	F30、F35	300	210:1	470	427:1	230
M65S-Z30	35000	399:1	360	160	F30、F35	300	257:1	560	523:1	270
M70S-Z60	50000	338:1	620	160	F30、F35、F40	600	209:1	1000	261:1	800	506:1	420
M75S-Z60	70000	389:1	750	180	F35、F40	600	241:1	1250	301:1	970	583:1	500
M80S-Z90	100000	389:1	1070	185	F35、F40、F48	900	237:1	1760	291:1	1430	558:1	750
M90S-Z120	160000	399:1	1650	240	F48、F60	1200	243:1	2740	298:1	2240	572:1	1150

外形尺寸表

型號Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h	ZD	ZD1	ZD2	Zf	Zh	Zd1	Zd2	4-Zd
M36S-Z15	65	16	73.6	254	8-M16	306	411	286	310	138	96	130	73	145	120	90	3	9	30	45	4-φ11
M50S-Z20	85	22	95.8	254	8-M16	345	468	355	355	181	96	160	80	185	160	125	3	11	42	58	4-φ13
M60S-Z30	120	32	134.8	298	8-M20	378	554	463	415	237	96	165	82	185	160	125	3	11	42	58	4-φ13
M65S-Z30	120	32	134.8	356	8-M30	410	599	558	415	282	96	172	84	185	160	125	3	11	42	58	4-φ13
M70S-Z60	120	32	134.8	356	8-M30	518	725	610	475	309	158	225	107	225	195	150	3	13	50	72	4-φ18
M75S-Z60	150	36	166.8	406	8-M36	538	765	692	475	349	158	231	110	225	195	150	3	13	50	72	4-φ18
M80S-Z90	150	36	166.8	406	8-M36	627	958	760	560	391	215	270	130	275	235	180	3	15	50	82	4-φ22
M90S-Z120	180	45	200.8	483	12-M36	692	1073	968	686	491	215	300	138	275	235	180	3	15	50	82	4-φ22

連接尺寸表

1
