M00型電裝傳動裝置(二級）

M00 electric worm-gear device（Double-stage）

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

This product is designed to be equipped with electric devices, which can reduce the size of electric actuators. It adopts worm gear drive pair, reasonable structure, convenient assembly, and reliable self-locking. Suitable for electric control of 90°rotating butterfly valves, ball valves, cock valves and other valves.

主要件明細表


技術參數

型號Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input torque Nm	最大內孔Max hole	允許法蘭 Flange min/max	建議電裝扭矩Nm Torque of electric actuators
M36/S5-Z15	8000	210:1	180	85	F16、F25	150
M50/S5-Z15	11000	250:1	180	110	F25、F30	150
M50/D12-Z15	16000	612:1	190	110	F25、F30	150
M60/D12-Z20	24000	720:1	220	160	F30、F35	200
M65/D12-Z20	35000	882:1	230	160	F30、F35	200
M70/D18-Z20	50000	1242:1	200	160	F30、F35、F40	200
M75/D18-Z20	70000	1430:1	240	180	F35、F40	200
M80/D21-Z30	100000	1805:1	320	185	F35、F40、F48	300
M90/D28-Z30	160000	2430:1	320	185	F48、F60	300

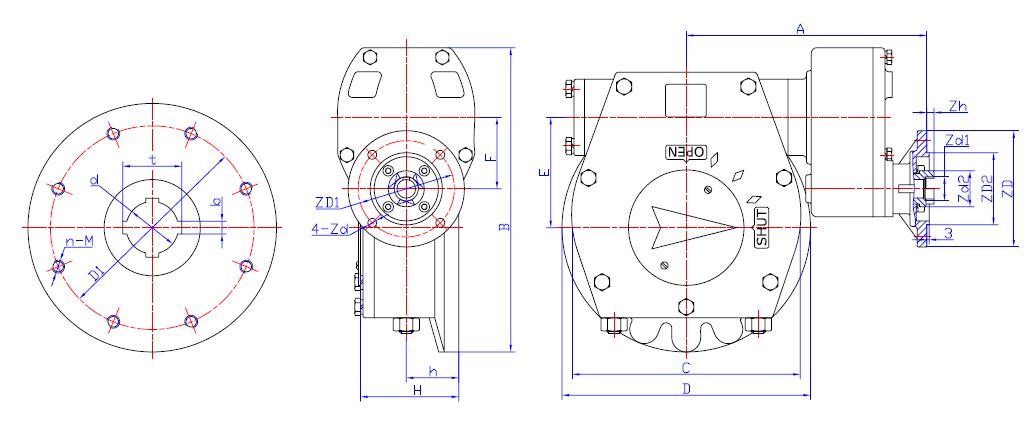

外形尺寸表

型號 Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h
M36/S5-Z15	65	16	73.6	254	8-M16	300	380	286	310	138	89	130	73
M50/S5-Z15	75	20	84.8	254	8-M16	331	446	355	355	181	89	160	80
M50/D12-Z15	85	22	95.8	254	8-M16	378	440	355	355	181	151	160	80
M60/D12-Z20	120	32	134.8	298	8-M20	430	528	463	415	237	151	165	82
M65/D12-Z20	120	32	134.8	356	8-M30	462	572	558	415	282	151	172	84
M70/D18-Z20	120	32	134.8	356	8-M30	497	657	610	475	309	192	225	107
M75/D18-Z20	150	36	166.8	406	8-M36	517	697	692	475	349	192	231	110
M80/D21-Z30	150	36	166.8	406	8-M36	638	826	760	560	391	264	270	130
M90/D28-Z30	180	45	200.8	483	12-M36	721	1003	968	686	491	298	300	138

連接尺寸表

型號 Model	ZD	ZD1	ZD2	Zh	Zd1	Zd2	4-Zd
M36/S5-Z15	145	120	90	9	30	45	4-φ11
M50/S5-Z15	145	120	90	9	30	45	4-φ11
M50/D12-Z15	145	120	90	9	30	45	4-φ11
M60/D12-Z20	185	160	125	11	42	58	4-φ13
M65/D12-Z20	185	160	125	11	42	58	4-φ13
M70/D18-Z20	185	160	125	11	42	58	4-φ13
M75/D18-Z20	185	160	125	11	42	58	4-φ13
M80/D21-Z30	185	160	125	11	42	58	4-φ13
M90/D28-Z30	185	160	125	11	42	58	4-φ13

首頁>產品中心

M00型電裝傳動裝置(二級）

M00 electric worm-gear device（Double-stage）

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

This product is designed to be equipped with electric devices, which can reduce the size of electric actuators. It adopts worm gear drive pair, reasonable structure, convenient assembly, and reliable self-locking. Suitable for electric control of 90°rotating butterfly valves, ball valves, cock valves and other valves.

主要件明細表


技術參數

型號Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input torque Nm	最大內孔Max hole	允許法蘭 Flange min/max	建議電裝扭矩Nm Torque of electric actuators
M36/S5-Z15	8000	210:1	180	85	F16、F25	150
M50/S5-Z15	11000	250:1	180	110	F25、F30	150
M50/D12-Z15	16000	612:1	190	110	F25、F30	150
M60/D12-Z20	24000	720:1	220	160	F30、F35	200
M65/D12-Z20	35000	882:1	230	160	F30、F35	200
M70/D18-Z20	50000	1242:1	200	160	F30、F35、F40	200
M75/D18-Z20	70000	1430:1	240	180	F35、F40	200
M80/D21-Z30	100000	1805:1	320	185	F35、F40、F48	300
M90/D28-Z30	160000	2430:1	320	185	F48、F60	300

外形尺寸表

型號 Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h
M36/S5-Z15	65	16	73.6	254	8-M16	300	380	286	310	138	89	130	73
M50/S5-Z15	75	20	84.8	254	8-M16	331	446	355	355	181	89	160	80
M50/D12-Z15	85	22	95.8	254	8-M16	378	440	355	355	181	151	160	80
M60/D12-Z20	120	32	134.8	298	8-M20	430	528	463	415	237	151	165	82
M65/D12-Z20	120	32	134.8	356	8-M30	462	572	558	415	282	151	172	84
M70/D18-Z20	120	32	134.8	356	8-M30	497	657	610	475	309	192	225	107
M75/D18-Z20	150	36	166.8	406	8-M36	517	697	692	475	349	192	231	110
M80/D21-Z30	150	36	166.8	406	8-M36	638	826	760	560	391	264	270	130
M90/D28-Z30	180	45	200.8	483	12-M36	721	1003	968	686	491	298	300	138

連接尺寸表

型號 Model	ZD	ZD1	ZD2	Zh	Zd1	Zd2	4-Zd
M36/S5-Z15	145	120	90	9	30	45	4-φ11
M50/S5-Z15	145	120	90	9	30	45	4-φ11
M50/D12-Z15	145	120	90	9	30	45	4-φ11
M60/D12-Z20	185	160	125	11	42	58	4-φ13
M65/D12-Z20	185	160	125	11	42	58	4-φ13
M70/D18-Z20	185	160	125	11	42	58	4-φ13
M75/D18-Z20	185	160	125	11	42	58	4-φ13
M80/D21-Z30	185	160	125	11	42	58	4-φ13
M90/D28-Z30	185	160	125	11	42	58	4-φ13

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

This product is designed to be equipped with electric devices, which can reduce the size of electric actuators. It adopts worm gear drive pair, reasonable structure, convenient assembly, and reliable self-locking. Suitable for electric control of 90°rotating butterfly valves, ball valves, cock valves and other valves.

主要件明細表


技術參數

型號Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input torque Nm	最大內孔Max hole	允許法蘭 Flange min/max	建議電裝扭矩Nm Torque of electric actuators
M36/S5-Z15	8000	210:1	180	85	F16、F25	150
M50/S5-Z15	11000	250:1	180	110	F25、F30	150
M50/D12-Z15	16000	612:1	190	110	F25、F30	150
M60/D12-Z20	24000	720:1	220	160	F30、F35	200
M65/D12-Z20	35000	882:1	230	160	F30、F35	200
M70/D18-Z20	50000	1242:1	200	160	F30、F35、F40	200
M75/D18-Z20	70000	1430:1	240	180	F35、F40	200
M80/D21-Z30	100000	1805:1	320	185	F35、F40、F48	300
M90/D28-Z30	160000	2430:1	320	185	F48、F60	300

外形尺寸表

型號 Model	d	b	t	D1	n-M	A	B	C	D	E	F	H	h
M36/S5-Z15	65	16	73.6	254	8-M16	300	380	286	310	138	89	130	73
M50/S5-Z15	75	20	84.8	254	8-M16	331	446	355	355	181	89	160	80
M50/D12-Z15	85	22	95.8	254	8-M16	378	440	355	355	181	151	160	80
M60/D12-Z20	120	32	134.8	298	8-M20	430	528	463	415	237	151	165	82
M65/D12-Z20	120	32	134.8	356	8-M30	462	572	558	415	282	151	172	84
M70/D18-Z20	120	32	134.8	356	8-M30	497	657	610	475	309	192	225	107
M75/D18-Z20	150	36	166.8	406	8-M36	517	697	692	475	349	192	231	110
M80/D21-Z30	150	36	166.8	406	8-M36	638	826	760	560	391	264	270	130
M90/D28-Z30	180	45	200.8	483	12-M36	721	1003	968	686	491	298	300	138

連接尺寸表

型號 Model	ZD	ZD1	ZD2	Zh	Zd1	Zd2	4-Zd
M36/S5-Z15	145	120	90	9	30	45	4-φ11
M50/S5-Z15	145	120	90	9	30	45	4-φ11
M50/D12-Z15	145	120	90	9	30	45	4-φ11
M60/D12-Z20	185	160	125	11	42	58	4-φ13
M65/D12-Z20	185	160	125	11	42	58	4-φ13
M70/D18-Z20	185	160	125	11	42	58	4-φ13
M75/D18-Z20	185	160	125	11	42	58	4-φ13
M80/D21-Z30	185	160	125	11	42	58	4-φ13
M90/D28-Z30	185	160	125	11	42	58	4-φ13
